水冷Inconel®面板在炉-博尔顿，英国

苏伊士回收英国有限公司

• 下载个案研究（PDF）

客户：SUEZ Recycling and Recovery UK Ltd

年:2022

里程碑

• 合同:06-04-2021
• 投产日期：2016-05-2022
• 安装完成时间：18-11-2022
• 压力测试：28-10-2022

数据

• 燃料:浪费
• 设计温度：275℃
• 设计压力：59 bar(g)

项目描述

2021年，Babcock & 威尔科克斯可再生能源服务公司（B&W）赢得了英国苏伊士循环与回收公司的订单，为位于英格兰博尔顿Raikes Lane的大曼彻斯特联合管理局（GMCA）拥有的热回收设施设计、制造、交付和安装新的Inconel®包覆炉墙。

高燃烧温度对现有耐火材料衬里造成了广泛的磨损和炉壁上大量的炉渣堆积。其结果是对燃烧过程的负面影响和高维护成本。

新的水冷侧壁与炉膛集成，并连接到锅炉汽包作为一个自然循环单元。这使得吸收的热量可以直接添加到蒸汽生产中。

范围包括2 × 40平方米的铬镍铁合金包覆面板墙。

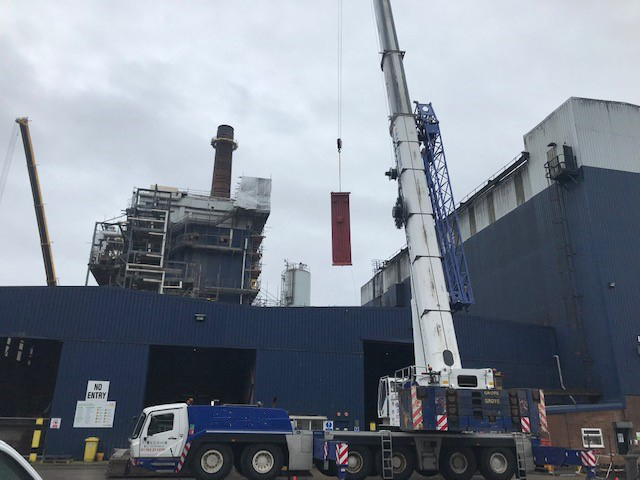

墙壁以大块交付，确保面板的直线性，并最大限度地减少施工时间。

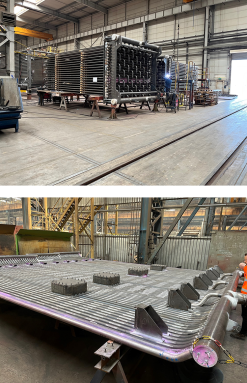

车间铬镍铁合金焊接

采用冷金属转移（CMT）技术将铬镍铁合金熔覆层焊接成一层。焊接是用振荡焊机进行垂直滴焊。用TIG焊对机器焊接的铬镍铁合金进行了微小的修正。填充材料为含铁量小于1%的625 （NiCr22Mo9Nb）合金。

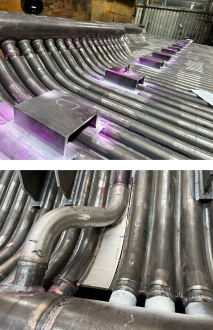

现场铬镍铁焊接

两层铬镍铁合金包层被手工焊接到施工接缝上。焊接采用振荡焊枪垂直滴焊。焊接过程中锅炉通过自然水循环冷却。

项目范围

• CFD模拟
• 拆除现有炉壁
• 不锈钢包覆锅炉壁
• 锅炉汽包和管道在面板壁上工作
• 安装交付的供货范围
• 现场铬镍铁焊接
• 耐火材料
• 绝缘和包层
• 运输
• 第三方认可
• 压力测试
• 文档
