减少硫酸厂过热器故障

减少硫酸装置过热器套管失效的可能性

应用程序

• 硫酸装置
• 余热回收系统
• 高压/高机械应力

消除关键工艺设备不必要的停机时间是硫酸厂操作人员关注的一个关键领域。减少停机时间的方法包括定期监测和检查设备部件，如转换器、燃烧器、压力容器、管道和阀门。

和这些部件一样，对高温过热器、锅炉和省煤器进行例行检查也很重要。在过热器入口过渡管道中，环境暴露会导致套管和加强筋出现裂缝和/或翘曲。

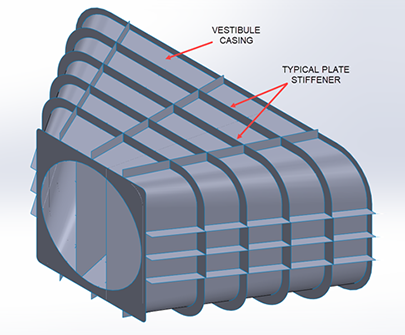

典型的过热器入口过渡管道，不锈钢外壳和6-7英寸。加强剂。



建议的修改包括：

• 优化过热器滞后设计
• 适当的套管绝缘
• 雨盾牌

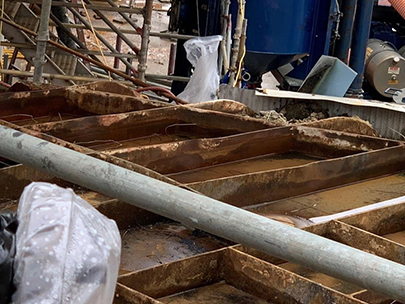

使用了3年的过热器进风管，由于保温技术不当和随后的水暴露，有波浪状、扭曲的套管加强筋。

过热器滞后设计过热器通常采用轻质波纹金属板。至少，衬垫应该安装，使重叠的接缝以防止雨水从衬垫下渗透的方式定向。这可能是难以实现的平屋顶或进口管道的顶部表面，那里的水可以池和渗透通过接缝。改用较重的具有较高波纹的衬垫，可以提供站立的接缝配置，有助于防止屋顶进水。

水暴露，特别是与热套管接触时，会对套管金属产生热冲击，可能会迅速形成许多裂缝。将水保持在外部滞后性之外将有助于防止套管应力裂缝。

适当的套管绝缘

正确安装的套管绝缘应在加强筋和套管板上连续铺开，以在所有部件上形成相同的绝缘厚度。



套管加强筋必须适当绝缘，以充分保护机组免受高温差的应力。过热器进气管道的故障通常可归因于外部绝缘技术不当。

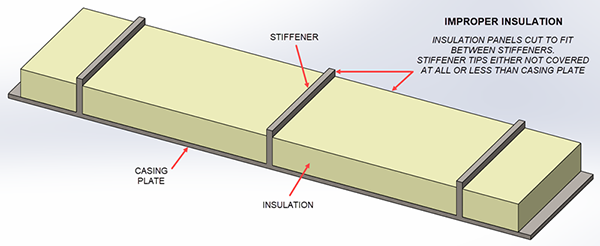

在加劲板之间不正确切割的隔热板使顶部暴露，使加劲板充当吸热鳍，通过加劲板的高度具有戏剧性的热梯度。在加强板和套管板的良好绝缘连接处，金属温度将接近热烟气温度，承受比加强板暴露的较冷顶部大得多的热膨胀。这种差异导致加强筋出现波浪形和扭曲，有时会产生足够高的应力，破坏加强筋与套管的焊缝。

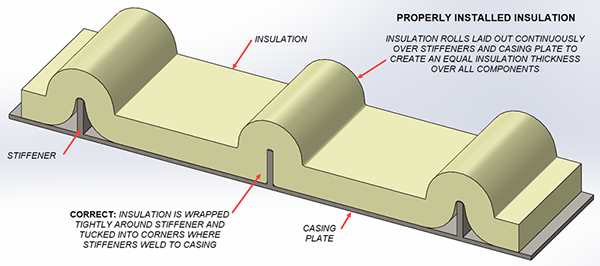

适当的套管保温方法是在热套管板和加强筋上连续地布置保温毯卷，从而在整个容器上产生均匀的保温系数。这导致在加强筋的高度低温差，从而保持应力相对较低。

雨盾牌

为了最大限度地防止水分暴露，植物也可以安装防雨罩来覆盖过热器的顶部和侧面。即使只有足够的空间在入口过渡管道和过热器的前部添加防雨罩，收益也可以非常值得花费。

B&W Chanute是一家经验丰富的硫酸装置过热器维护服务提供商，可防止部件过早故障，最大限度地减少停机时间并优化整个装置的性能。
