气液接触装置

吸收器气液接触装置

在石灰石强制氧化（LSFO）湿式洗涤器中，二氧化硫的去除是由每单位体积的再循环浆液可以吸收多少二氧化硫（每加仑磅二氧化硫，或每升千克二氧化硫）来控制的。这被称为吸收。二氧化硫的吸收受到每加仑浆料中提供的固相和液相碱度的限制。吸收也是吸收器物理设计的一个功能，它设置了气浆接触面积。更好的接触使更多的浆液暴露于气体中，增加的暴露使每加仑浆液中的更多碱度得到利用。

最常见的湿式烟气脱硫吸收塔是喷雾塔。这些喷雾塔中有许多是开塔结构，烟气水平进入塔内，并旋转90度，形成一个垂直的开放圆柱形容器，具有多层喷雾头。SO2的去除过程开始于热烟气进入吸收塔，在那里它被浆液冷却和饱和。然后，烟气向上流过吸收器喷雾区，在那里，泥浆与烟气流动反向喷射。烟气在吸收器横截面上的不均匀分布是一个普遍的问题。这是由于进入吸收器的烟气的高速导致烟气拥抱吸收器的壁，导致气体绕过喷雾集管造成的。敞开式喷淋塔的SO2脱除效率可以通过增加壁环或塔板来提高。在任何这样的改造中，必须考虑添加壁环或吸收塔盘的结构方面。

壁环通过减少开放式喷雾塔中由于烟气倾向于拥抱吸收塔壁而导致的气体旁路，提高了SO2的收集效率。壁环还将从壁上流下的浆液推回到气流中，从而改善浆液与烟气之间的接触。图1显示了湿法烟气脱硫中典型的壁环改造。

将吸收塔板改造成开放式喷淋塔是一种有效的方法，可以最大限度地提高烟气和浆料之间的接触。由于托盘上发生的剧烈起泡作用，托盘最大限度地增加了气体和浆料之间的接触。吸收塔托盘还在吸收塔横截面上均匀分布烟气流，当烟气通过吸收塔喷雾水平时，促进最佳接触。图2显示了开放式喷雾塔与带托盘的吸收塔在喷雾水平处的烟气速度分布图。可以看出，托盘的增加消除了沿吸收塔壁的高速区域。

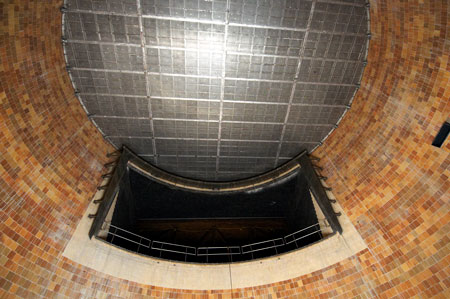

使用吸收塔托盘可以消除在吸收塔中添加喷雾水平的需要。由于塔板气侧系统压降的增加，所需的额外风扇功率通常会被泵送功率的减少所抵消，而泵送功率的减少与达到给定SO2去除效率所需的较低L/G有关。对于适度的SO2去除改进，吸收塔托盘改造可以允许工厂使用一个喷雾水平和喷雾泵每个吸收塔。这降低了操作和维护成本。图3显示了安装在吸收塔气体入口上方的托盘。

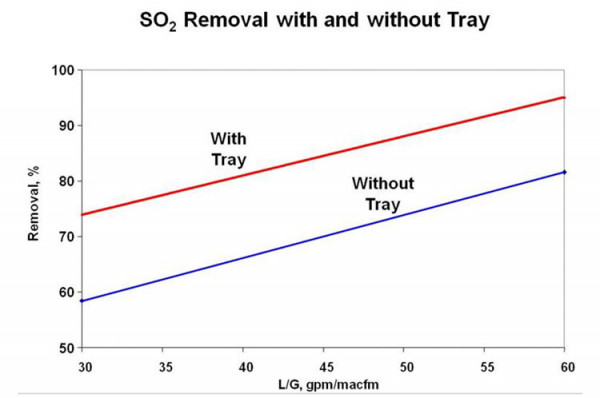

根据目标去除效率和现有湿式烟气脱硫模块的配置，也可以考虑安装两个托盘，以实现对系统的最优化升级。全尺寸的现场试验表明，在开放式喷淋塔上增加吸收塔板是有益的。图4显示了在相同的吸收塔中，有和没有吸收塔塔板的二氧化硫去除效率的增加情况。
